Bijschriften bij afbeeldingen
In documenten met veel afbeeldingen kun je ze het beste nummeren. Zo kun je in tekst verwijzen naar deze afbeeldingen, zoals figuur 1
We nemen om dit te verduidelijken een stukje tekst waar een afbeelding bij hoort.

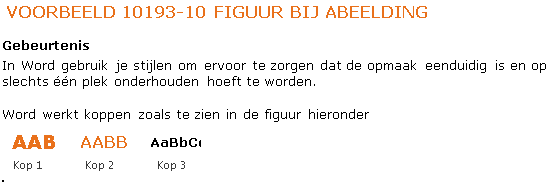

Onderstaand voorbeeld heeft geen verwijzing naar een nummer en de afbeelding heeft ook geen nummer.

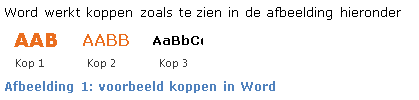

Zelfde voorbeeld maar dan met een verwijzing
Voorbeeldbestand
Doe zelf mee met deze werkwijzen
Video-instructie
Van deze tip is ook een video tutorial beschikbaar
Werkwijze
- Selecteer een afbeelding
- Klik op de rechtermuisknop
- Kies voor >> Bijschrift invoegen

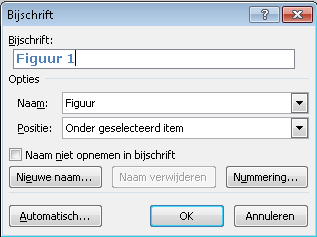

- Het dialoogvenster voor bijschriften opent
- In het veld >> Bijschrift wordt het resultaat getoond
- In een voorbeeld hebben we een dubbele punt toegevoegd en een spatie na figuur 1
- Bij nader inzien willen de afbeeldingen niet figuur 1 etc. noemen, maar gewoon Afbeelding 1
- Onder opties staat deze mogelijkheid nog niet
- Daarom maken we een nieuwe naam aan door op >> Nieuwe naam te klikken
- We geven de tekst “Afbeelding” in en drukken op >> OK
- Bij positie kun je de tekst er nog boven zetten, maar dat is niet gebruikelijk.
- Je kunt de nummering nog aanpassen als je dat wilt, maar voor dit voorbeeld houden we het even simpel
- Druk op >> OK om dit te bevestigen
- Onder de afbeelding staat nu >> Afbeelding 1
- Vul dit aan met de naam van de afbeelding
Stijl Bijschrift
Word geeft de bijschriften nu een opmaak mee. Die opmaak kun je regelen in de stijl >> Bijschrift.
Hoe stijlen aan te passen wordt alleen niet in dit onderwerp behandeld. Maar weet wel dat het mogelijk is om alle bijschriften dezelfde opmaak te geven.
Kruisverwijzing
In de tekst kun je met een kruisverwijzing het bijschrift van de afbeelding koppelen in de tekst. Het mooie van de kruisverwijzing is dat wanneer er wat wijzigt in de tekst onder de afbeelding dat ook wordt bijgewerkt in de tekst.

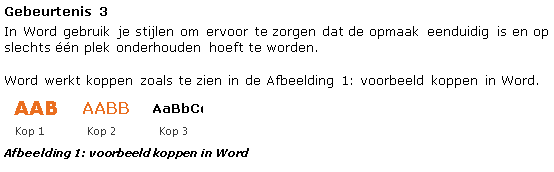

Het resultaat:
